SMARTVIEW VISUAL DEVICE GUIDE
제품보다 먼저 결정하는운영 목적과 화면 구성
비디오월은 패널 한 대의 사양보다 전체 배열, 표시할 콘텐츠와 영상 소스 구성이 중요합니다. 사용 환경을 먼저 정한 뒤 베젤과 밝기, 신호 처리 장치를 선택하세요.

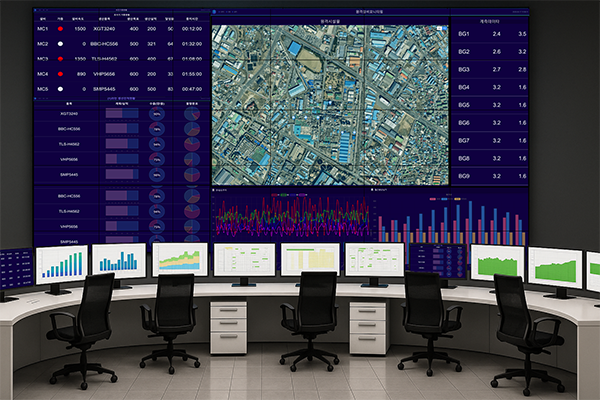

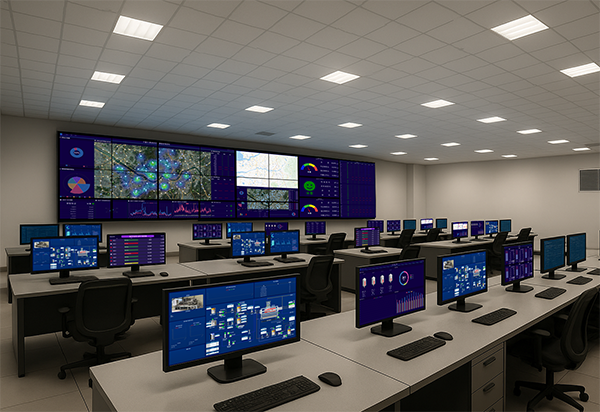

통합 관제·상황실
CCTV·지도·알람과 업무 화면을 장시간 동시에 확인합니다.
1.74mm 기본 검토
정밀 종합화면은 0.88mm
생산·운영 현황
생산량·품질·설비 상태를 현장 조도와 시청 거리에 맞춰 표시합니다.
일반 현장 500nit
밝은 현장 700nit 검토

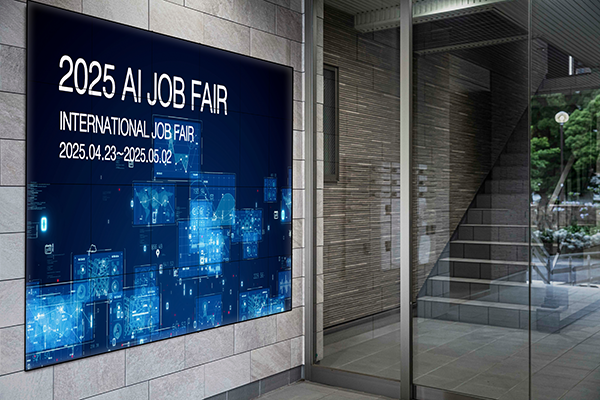

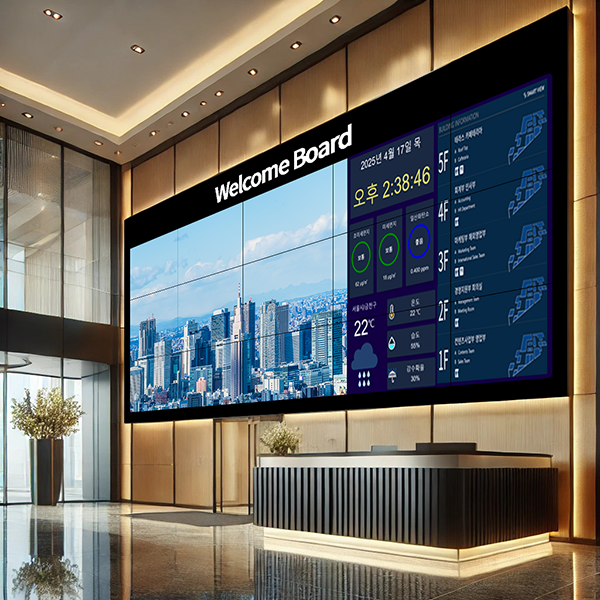

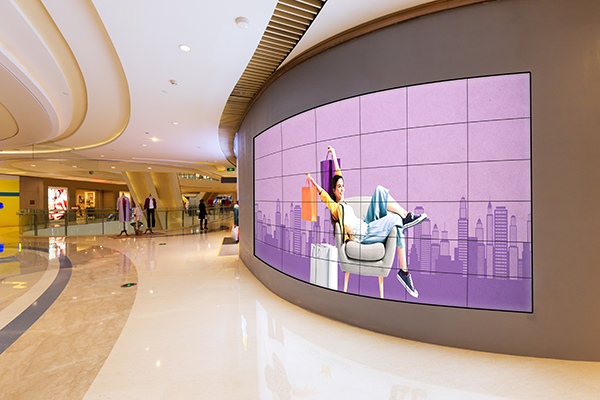

로비·홍보·전시
영상과 브랜드 콘텐츠를 하나의 대형 화면처럼 보여줍니다.
연결감 우선 0.88mm
채광 공간 700nit 검토
콘텐츠와 주변 조도로 선택하는베젤과 화면 밝기
화면 연결감
1.74mm일반 관제·생산현황의 비용과 연결감 균형
0.88mm지도·도면·영상 등 하나의 종합화면
설치 공간 밝기
500nit조도가 관리되는 관제실과 일반 실내
700nit밝은 생산현장과 채광이 있는 로비
어두운 관제실에서는 지나치게 밝은 화면이 장시간 시청 피로를 높일 수 있어 주변 조도와 함께 검토합니다.
영상 소스 수와 거리에 따라 달라지는비디오월 구성 방식
단일 화면 확장
PC→패널→Daisy Chain
하나의 PC 화면이나 홍보 콘텐츠를 전체 비디오월에 확대합니다.
패널 제조사가 지원하는 HDMI·DisplayPort 데이지체인 기능 활용
다중 화면 분할
여러 소스→Matrix·Controller→비디오월
관제센터처럼 CCTV와 업무 화면을 영역별로 동시에 표시합니다.
매트릭스는 신호 경로 선택
컨트롤러는 창 크기·위치·레이아웃 구성
장거리 신호 전송
서버실→광전송→비디오월
영상 소스와 화면이 멀리 떨어진 환경에 적용합니다.
영상만 전송: 광 HDMI
키보드·마우스 제어 포함: 광 KVM
실제 구성은 입력 소스 수, 패널 배열, 표시 레이아웃, 전송 거리와 원격 조작 여부에 따라 달라집니다. 사용하려는 패널과 신호 장치의 지원 해상도·입출력 규격을 함께 확인해야 합니다.
구축 전에 확인하는설치와 유지보수 조건
벽면과 하중배열 규모와 구조물 검토
발열과 환기장시간 운영 공간 확보
패널 교체전면·후면 정비 동선
화면 균일도색상·밝기 보정과 예비 패널
비디오월은 단순 벽면 부착 공사가 아닙니다.일반적인 사이니지 설치와 달리 비디오월 전용 구조물과 마감 인테리어가 필요하며, 배면에는 전원과 통신 선로 공사가 함께 수반됩니다. 설계 단계부터 구조·전기·통신·인테리어 공정을 종합적으로 검토해야 합니다.
베젤과 밝기로 확인하는비디오월 4개 모델
베젤 간격은 1.74mm와 0.88mm, 화면 밝기는 VM-500nit와 VH-700nit로 구분합니다. 실제 적용 모델은 공급 시점과 프로젝트 조건에 따라 달라질 수 있습니다.

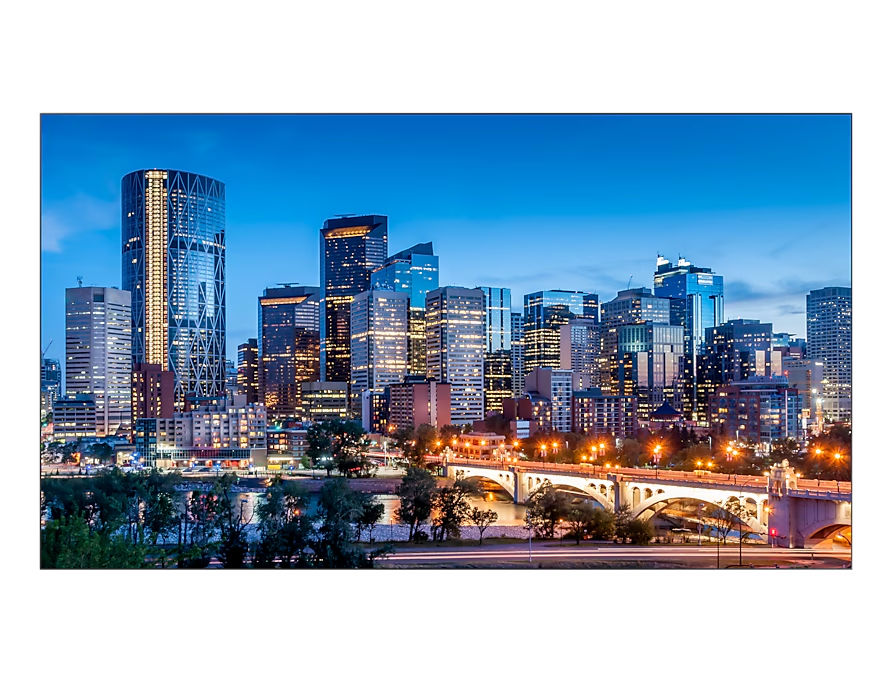

1.74mm · VM
일반 관제·생산현황
VM-500nit

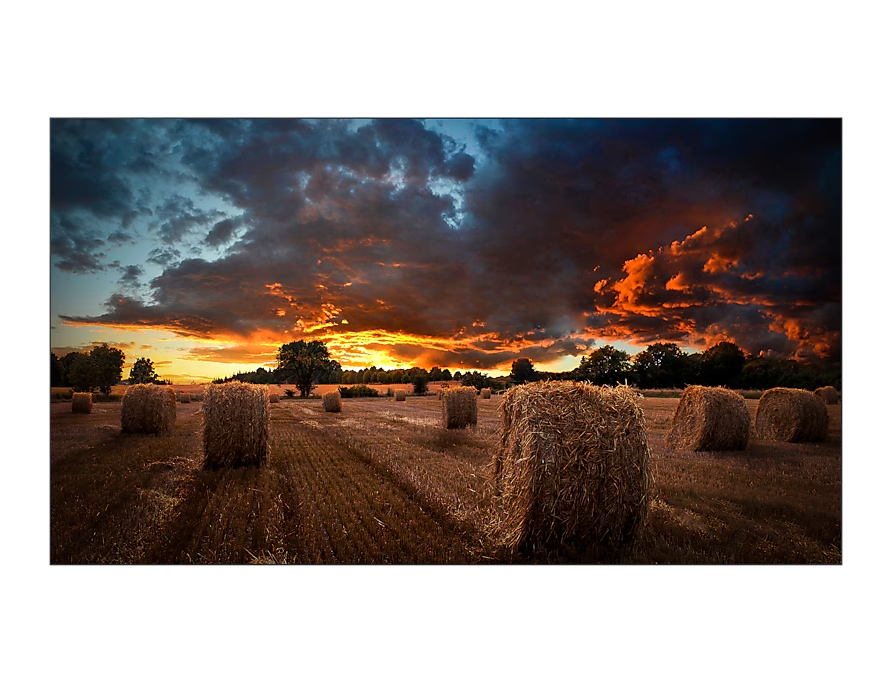

1.74mm · VH
밝은 관제·생산현장
VH-700nit

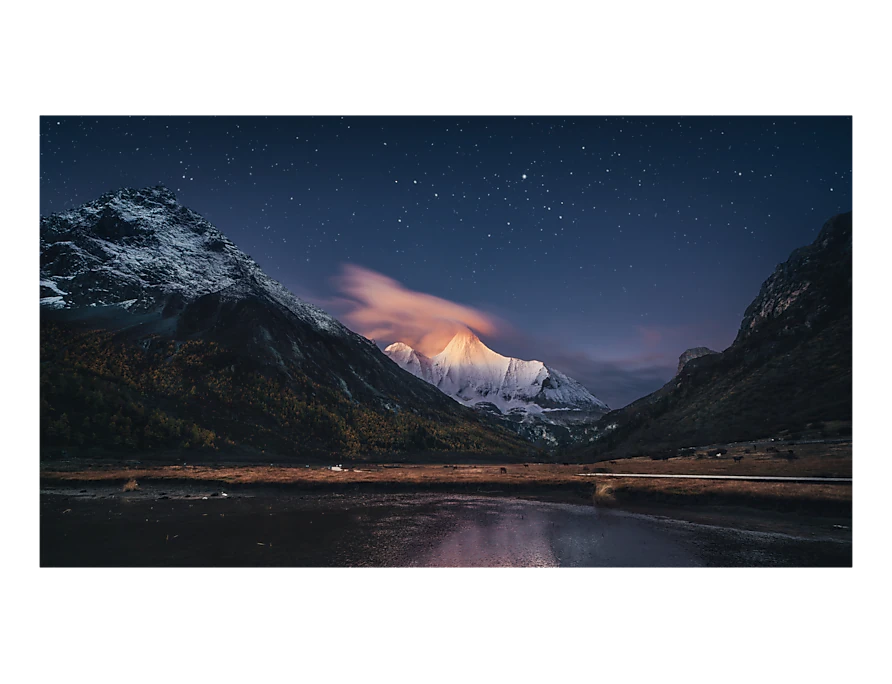

0.88mm · VM
정밀 관제·종합화면
VM-500nit

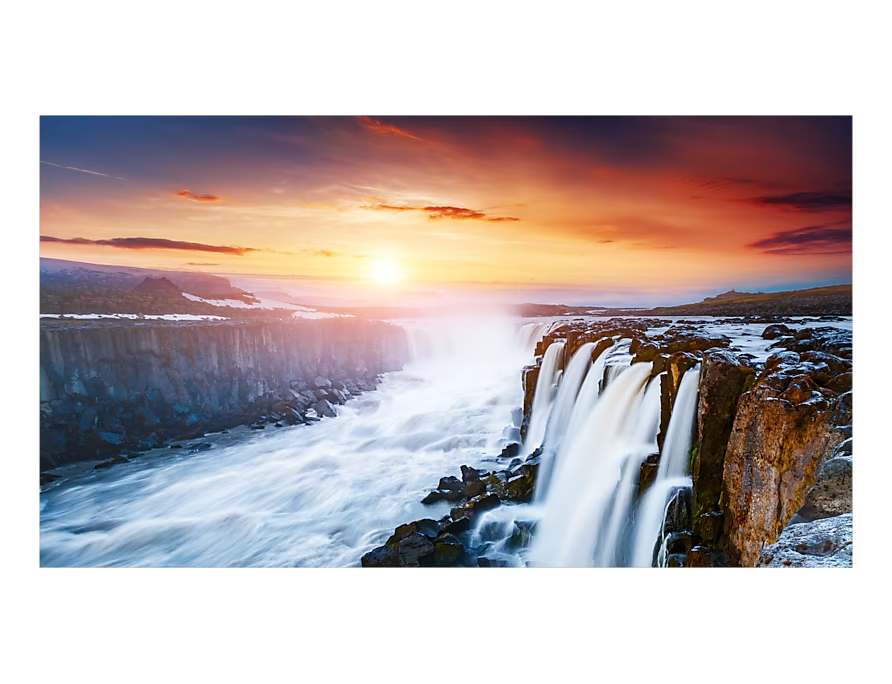

0.88mm · VH
밝은 공간의 연속 화면
VH-700nit
같은 비디오월도 운영 목적에 따라 필요한 솔루션이 달라집니다
PROMOTION · INFORMATION · EXHIBITION
홍보·안내 비디오월에는 SmartBoard
제품 홍보, 행사 안내와 브랜드 콘텐츠 페이지를 직접 만들고 일정에 맞춰 여러 화면에 편성·배포합니다.
SmartBoard 알아보기 →CONTROL · PRODUCTION · OPERATION
통합 관제 비디오월에는 통합모니터링
여러 현장의 설비·운영 데이터를 수집하고, 관제 목적에 맞는 대시보드와 화면을 구성해 통합 운영합니다.
통합모니터링 알아보기 →
