스마트뷰시스템은 기간시스템의 데이터뿐만 아니라 분산된 장치와 설비의 정보를 실시간으로 수집하고 스마트허브망에 공유하여, 언제 어디서든 실시간 모니터링할 수 있도록 구성한 시스템입니다.

분산된 정보를 수집하는 스마트허브와 수집된 정보를 뷰페이지로 제공하는 스마트뷰로 구성됩니다.

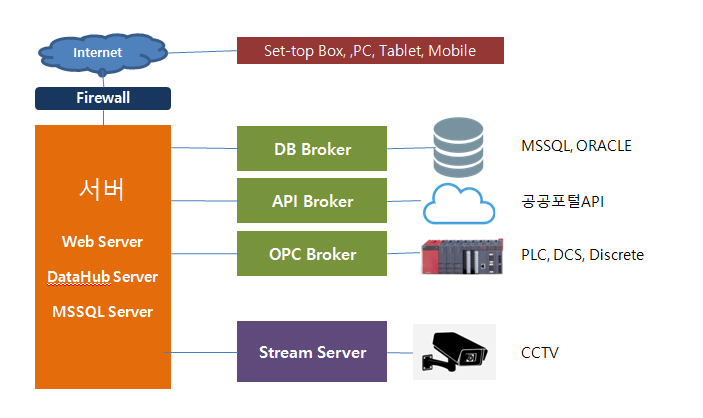

스마트허브는 데이터를 수집하는 다양한 브로커와 수집된 데이터를 공유하는 허브망으로 구성됩니다. 브로커에는 기간시스템의 데이터를 연결하는 DB-Broker, 인터넷상의 정보를 연결하는 API-Broker, 산업 설비 데이터를 연결하는 OPC-Broker, 분산된 센서 데이터를 연결하는 스마트노드가 있습니다.

스마트뷰는 수집된 정보를 시각적으로 전달하는 웹 애플리케이션입니다. 목적에 따라 다양한 뷰페이지를 만들고 관리하는 웹서버와 해당 뷰페이지를 표시하는 스마트플레이어로 구성됩니다.

일반적인 웹 애플리케이션과 유사하지만 실시간 데이터를 처리해 페이지에 반영하고, APP을 통해 각 플레이어의 정보와 상태를 서버에 전달하여 통합 관리할 수 있다는 차이가 있습니다.

일반 웹브라우저는 물론 PC와 모바일 APP에서도 실시간 모니터링할 수 있습니다.

스마트허브에 공유된 데이터는 스마트뷰시스템 내부 데이터베이스에 저장할 수 있습니다. 저장된 데이터는 사용자가 설정한 조건에 따라 필터링·집계되고 다양한 형태로 시각화됩니다. 이를 통해 현장에서 발생하는 문제를 빠르게 파악하고 대응할 수 있습니다.

IoT 기술을 활용해 설비나 장치에서 발생하는 다양한 이상 상황을 자동으로 감지하고 경고할 수 있습니다. 이를 통해 고장 시간을 최소화하고 설비 활용률을 높일 수 있습니다.

또한 데이터 유출 방지와 개인정보 보호를 위한 보안 기능을 제공하여 현장에서 발생하는 데이터를 안전하게 보호합니다.

스마트뷰시스템은 고객사의 요구에 따라 다양하게 구성할 수 있으며, 산업용 IoT 기술을 기반으로 여러 산업 분야에 적용되고 있습니다. 제조 과정의 데이터를 수집·분석하여 고장을 예측하거나, 광역으로 분산된 설비 정보를 지도에 표현하는 위치 기반 모니터링 시스템으로도 활용할 수 있습니다.

스마트뷰시스템은 다양한 장치와 설비에서 수집되는 데이터와 기간시스템의 데이터를 하나의 뷰페이지에서 유기적으로 표현하는 방법에 대한 고민에서 시작되었습니다.

이후 기간시스템뿐만 아니라 API, 설비, 분산 신호 등 다양한 데이터의 수집으로 범위를 확대하고, 수집된 정보를 더욱 쉽고 간편하게 확인하는 방법을 고민하게 되었습니다.

이러한 고민을 바탕으로 다양한 데이터를 수집하고 공유하는 스마트허브 프레임워크를 구상했습니다. 웹 기술을 활용하면 장소와 장치에 구애받지 않는 보편적인 모니터링 환경을 제공할 수 있다고 판단했습니다.

수년간 다양한 기술을 시도하고 시행착오를 극복하면서 프레임워크의 기반을 완성했으며, 여러 애플리케이션에 적용할 수 있도록 지속해서 발전시킨 결과 현재의 스마트뷰가 탄생했습니다.

스마트허브는 여러 종류의 브로커를 결합하여 데이터를 수집하고 공유합니다. 하나의 허브망에 필요한 브로커를 유기적으로 배치해 시스템의 목적에 맞는 구성을 설계할 수 있습니다.

ERP나 MES 같은 기간시스템의 데이터만 필요하다면 DB-Broker를 연결하여 각종 지표와 통계정보, 실시간 실적과 추이를 모니터링할 수 있습니다.

생산 현장이나 설비에서 발생하는 데이터가 추가로 필요하면 OPC-Broker를 연결하여 설비 운전 상태, 고장 내용, 생산 실적과 세부 엔지니어링 데이터까지 확인할 수 있습니다.

브로커는 용도와 환경에 따라 자유롭게 배치할 수 있으며, 새로운 데이터 유형에 대응하는 브로커를 추가로 개발할 수도 있습니다.

브로커는 데이터를 연결하고 수집된 정보를 허브망에 전달합니다. 수집 대상에 따라 적합한 브로커를 선택하거나 새로운 브로커를 개발하여 연결할 수 있습니다.

현재 API, DB, OPC, Node 브로커를 제공하며, 특별한 환경에서는 대상에 최적화된 브로커를 별도로 개발하여 적용할 수 있습니다.

브로커는 데이터를 수집하는 단방향 구조에 한정되지 않습니다. 허브망으로부터 받은 데이터를 저장하거나 제어에 활용할 수 있어 관제센터와 같은 애플리케이션과 광역 시설물 통합 관리에도 대응할 수 있습니다.

동일한 종류의 브로커도 환경에 따라 여러 곳에 설치할 수 있습니다. 예를 들어 여러 국가에 사업장이 있다면 서버는 본사에 두고 브로커는 각 사업장에 배치하여, 모든 사업장의 데이터를 통합적으로 공유하고 확인할 수 있습니다.

스마트허브망에 실시간으로 공유되는 데이터는 필요에 따라 데이터베이스에 저장할 수 있습니다.

스마트허브에 전달된 데이터는 기본적으로 허브망 내부에서 공유되며, 필요한 데이터는 DB-Broker를 통해 주기적으로 또는 변경 이벤트가 발생할 때 저장할 수 있습니다.

저장된 데이터는 생산 실적, 알람 이력, 경보 정보 등으로 활용할 수 있으며, 산업 현장에서 요구하는 실적 집계와 추이 분석에도 활용할 수 있습니다.

브로커 기능을 디바이스에 탑재한 대상을 스마트노드라고 합니다. 스마트노드는 대규모로 분산된 설비나 장치에 적용할 수 있습니다.

전기차 충전기를 예로 들면 충전기 펌웨어에 직접 탑재하거나, 게이트웨이 역할을 수행하는 별도의 IoT 장치를 제작하여 부착하는 방식으로 구성할 수 있습니다.

스마트뷰는 모니터링에만 한정되지 않고 데이터 수집과 제어를 지원하므로 다양한 애플리케이션과 결합할 수 있습니다.

일반적인 스마트팩토리 솔루션은 각 패키지에 최적화된 데이터 수집 도구를 사용하기 때문에 데이터 공유와 확장에 제약이 발생할 수 있습니다.

스마트뷰를 적용하면 설비 데이터 수집에 필요한 기술적 어려움을 줄이고, 분산된 데이터를 연결·공유하여 스마트팩토리 애플리케이션에서 자유롭게 활용할 수 있습니다.

스마트시티, 스마트팜, 태양광·풍력·지열 등의 그린에너지, 대기환경 관리, 지방자치단체 시설물 관리 등에도 적용할 수 있습니다.

스마트뷰는 모니터링을 위한 웹 애플리케이션이지만 적용 환경에 따라 키오스크와 같은 GUI 또는 사용자 인터페이스가 포함된 뷰페이지를 제공할 수 있습니다.

키오스크 안내, 터치 모니터 메뉴 선택, 문서와 동영상 열람은 물론 사용자가 입력한 데이터를 처리하는 화면도 구성할 수 있습니다.

일반적인 사이니지는 공급사가 제공하는 콘텐츠 도구로 화면을 제작하고 디바이스에 내려받아 표시하며, 동영상이나 사진을 재생하는 용도로 주로 사용됩니다.

반면 스마트뷰는 실시간 데이터를 기반으로 하므로 기존 사이니지의 활용 범위를 포함해 더욱 다양한 애플리케이션에 적용할 수 있습니다.

각 모니터는 별도의 PC 없이 Smart Player APP이 설치된 셋탑박스만으로 구성할 수 있습니다. 유선 및 무선 네트워크를 모두 지원하여 장비와 설치 비용도 절감할 수 있습니다.

스마트뷰는 ERP나 MES와 같은 하나의 프레임워크로 이해할 수 있습니다. 시스템을 어디에 어떻게 사용할지에 따라 기본 구조는 유사하지만, 하드웨어 구성과 네트워크 구조, 제공하는 서비스가 달라집니다.

기본적으로 서버 한 대에 스마트허브와 스마트뷰, 기본 브로커를 설치하여 구성합니다. 데이터량과 네트워크 트래픽에 따라 각 모듈을 분리하거나 서버 성능을 조정하여 고성능 시스템으로 구성할 수도 있습니다.

시스템 구성에 따라 비용 차이가 발생할 수 있으므로 사용 환경을 면밀히 검토하고, 향후 확장성을 충분히 고려하여 설계해야 합니다.

규모가 큰 기업에는 방문 안내, 회사 홍보 및 각종 현황판이 필요합니다. 일부는 사이니지를 사용하지만 아직 문서 게시판 형태로 운영하는 곳도 많습니다.

수작업으로 게시물을 관리하는 불편이 있어도 이를 대체할 시스템이나 방안이 없어 기존 운영 방식을 유지하는 경우가 많습니다.

스마트뷰를 구축하면 방문 안내와 회사 홍보 콘텐츠를 더욱 세련되고 역동적으로 표현하여 기업 이미지를 높일 수 있습니다. 기존 게시판을 전자게시판으로 전환하여 다채롭고 생생한 콘텐츠를 더욱 편리하게 관리할 수도 있습니다.

각종 지표와 통계, 실시간 가동 상태 및 생산 실적을 원하는 장소에 확장하여 표시하고 신뢰할 수 있는 정보를 제공할 수 있습니다.

스마트뷰 구축 효과는 정량적 계산뿐만 아니라 정보 전달력, 관리 효율성, 기업 이미지 개선 등의 정성적 가치도 함께 고려해야 합니다.

통합관제센터는 업무에 따라 모니터링 대상이 다르지만, 데이터나 설비·시설물의 운전 상태 및 계측정보를 기반으로 한다면 스마트뷰를 통해 경제적이고 최적화된 환경을 구성할 수 있습니다.

기존 방식은 데이터 수집 서버와 화면을 표시하는 클라이언트 애플리케이션이 데이터 요소별로 필요해 시스템 구성이 복잡하고 많은 공간과 관리 요소가 필요합니다.

스마트뷰는 이러한 기능을 서버에 통합할 수 있어 시스템 구성과 공간, 관리 측면의 효율을 높이고 빠르게 구축할 수 있습니다.

웹에서 구현하기 어려운 특수 그래픽은 별도 애플리케이션이 필요할 수 있습니다. 그러나 위치 기반 표현, 차트, 그래프, 추이, 이미지 애니메이션 등 일반적인 모니터링 화면은 웹 기술로 구현할 수 있습니다.

데이터 수집을 주기적인 방식뿐만 아니라 이벤트 방식으로 실행할 수 있어 경보와 알람을 실시간으로 처리하고, 필요한 경우 시스템이 자동으로 대응하도록 구성할 수도 있습니다.

관공서, 은행, 병원 및 서비스 기관에는 공통적으로 안내와 공지, 순번대기 시스템이 필요합니다.

스마트뷰 순번대기 시스템은 키오스크 발권, 데스크 호출, 창구 모니터 및 대기 현황 모니터를 하나의 흐름으로 구성할 수 있습니다.

순번대기 기능뿐만 아니라 사이니지를 통한 캠페인, 안내 및 홍보 콘텐츠를 제공하고, 운영 환경에 따라 환율, 날씨, 세계시간 등의 정보도 추가할 수 있습니다.

스마트뷰를 본사나 본청에 설치하면 공통 캠페인과 홍보 콘텐츠, 데이터 기반 뷰페이지를 여러 지점에 동시에 게시하여 업무 효율을 높일 수 있습니다.
